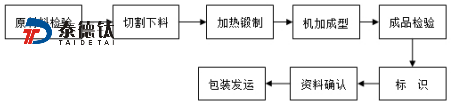

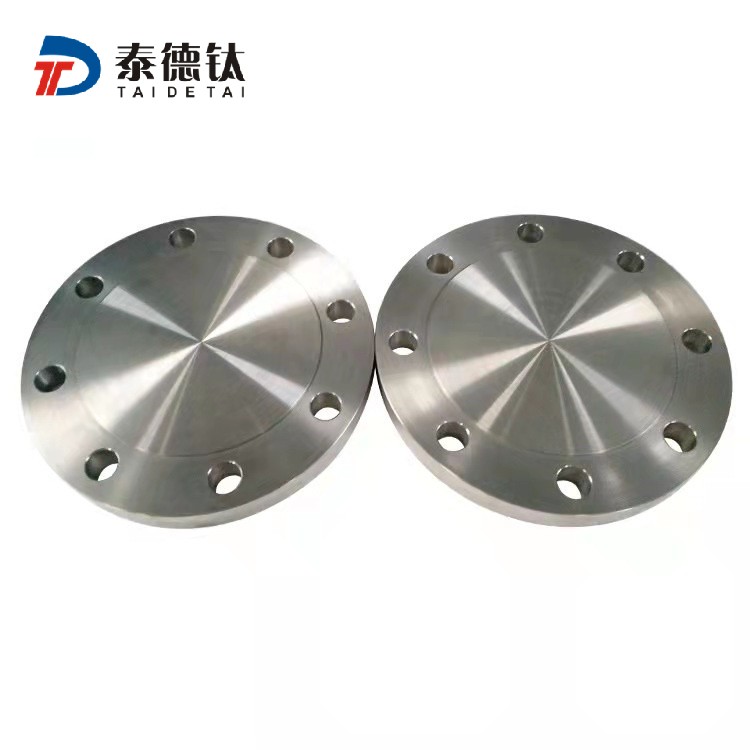

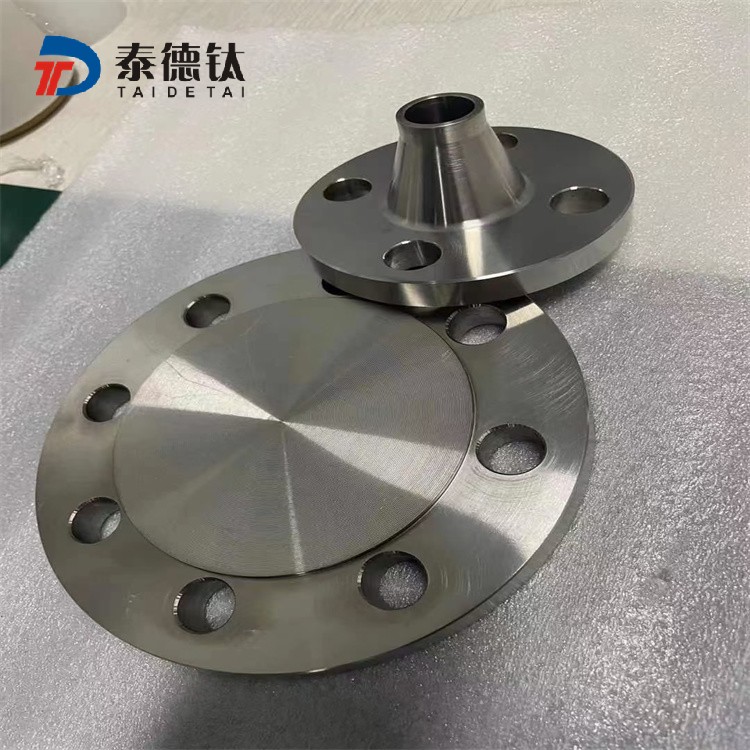

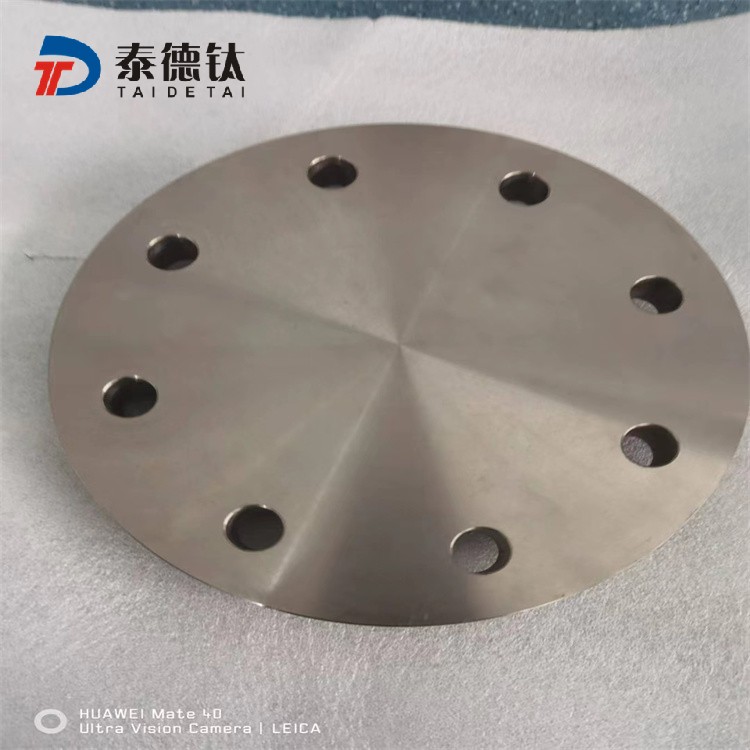

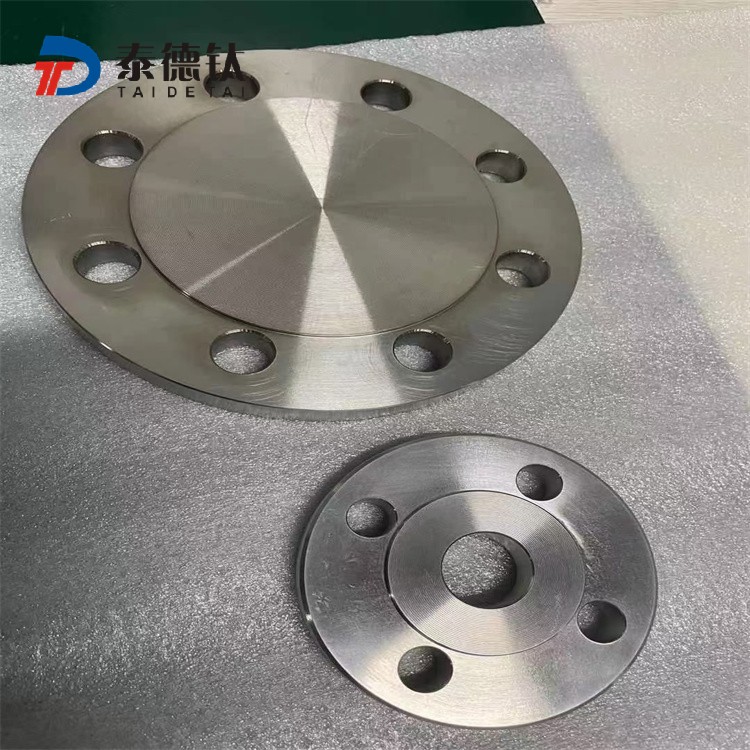

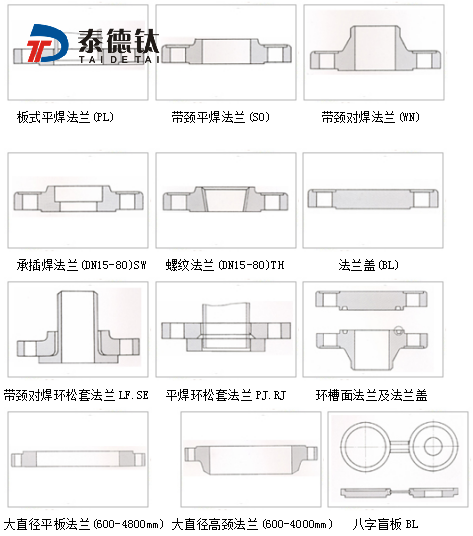

一：產品特點及用途 法蘭又叫法蘭盤或突緣。使管子與管子相互連接的零件，連接于管端。法蘭上有孔眼，可穿螺栓，使兩法蘭緊連。法蘭間用襯墊密封。法蘭管件(flanged pipe fittings)指帶有法蘭(突緣或接盤)的管件。它可由澆鑄而成 ，也可由螺紋連接或焊接構成。法蘭聯接(flange，joint)由一對法蘭、一個墊片及若干個螺栓螺母組成。墊片放在兩法蘭密封面之間，擰緊螺母后，墊片表面上的比壓達到一定數值后產生變形，并填滿密封面上凹凸不平處，使聯接嚴密不漏。 二：規格參數 標 準：HG20592-20626、GB/T9112-9113.4、SH3406、JB/T74-86.2、ANSI B16.5、ANSI B16.47、DIN、JIS、ISO等 型 式： 對焊WN、帶頸平焊SO、螺紋TH、承插焊SW、盲板BL、孔板法蘭OF、RJ松套、長頸LW、8字盲板等主體材料：TA1、TA2、TA10、TC4、Gr1、GR2、GR5 GR7 壓力等級：PN1.6-15.0Mpa Class150-900Lb 公稱通徑：DN15-DN1000 1/2"-40" 生產工藝： 鋸切、熱處理、自由鍛，模鍛、機加工 三：法蘭結構圖 法蘭介紹： 1、板式平焊鈦法蘭：取材方便，制造簡單，成本低，使用廣泛。密封面型式有平面和突面。 2、帶頸平焊鈦法蘭全稱帶頸平焊鈦制制管法蘭，是將鈦管、鈦管件等伸入鈦法蘭法蘭內通過角焊縫與鈦設備設備或鈦管道連接的一種鈦法蘭； 3、帶頸對焊鈦法蘭是指帶有錐頸且與鈦筒體或鈦管道采用對接焊的一種鈦法蘭 4、承插焊鈦法蘭是指鈦管端部插入鈦法蘭環階梯內，在鈦管端及外側焊接的一種鈦法蘭； 6、鈦制對焊環松法蘭是可以活動的法蘭片，一般是配套在給排水配件上，廠家出廠時伸縮節兩端就各有一片法蘭，直接與工程中的管道、設備用螺栓連接。 7、鈦制法蘭蓋也稱盲板鈦法蘭、鈦盲板。是中間不帶孔的鈦法蘭，供封住鈦管道堵頭用。作用與焊接鈦封頭及絲扣鈦管帽是一樣的，只不過鈦盲板法蘭和鈦絲扣管帽可以隨時卸下來，而焊接鈦封頭則不行。 四：生產工藝流程 五：月產量：2000件 六：生產方式：自由鍛造、模鍛、精鍛、焊接 七：檢測方式：可根據客戶需要做射線檢測，著色，探傷，水壓實驗等檢測。 八：生產牌號：GR1,GR2,GR5,GR7,GR9,GR12, Ni201 Ni200、 TA1 TA2 TA3 TC4 TA9 TA10 TA18, N6,N4,
